Hopper terazisi tasarımı ve saha entegrasyonu
Hopper terazisi uygulaması, iki üretim hattına uyum sağlayacak şekilde tasarlanmış; mekanik yapı, operatör kullanımı, kontrol panosu ve PLC mantığı birlikte ele alınmış saha çözümüdür.
Saha çözümü
Tartım sürecinin iki ayrı üretim hattında daha kontrollü ve operatör için daha yönetilebilir hale gelmesi gerekiyordu. Çözüm yalnızca mekanik bir düzenek olarak değil; saha kullanımı ve kontrol mantığıyla birlikte kurgulandı.

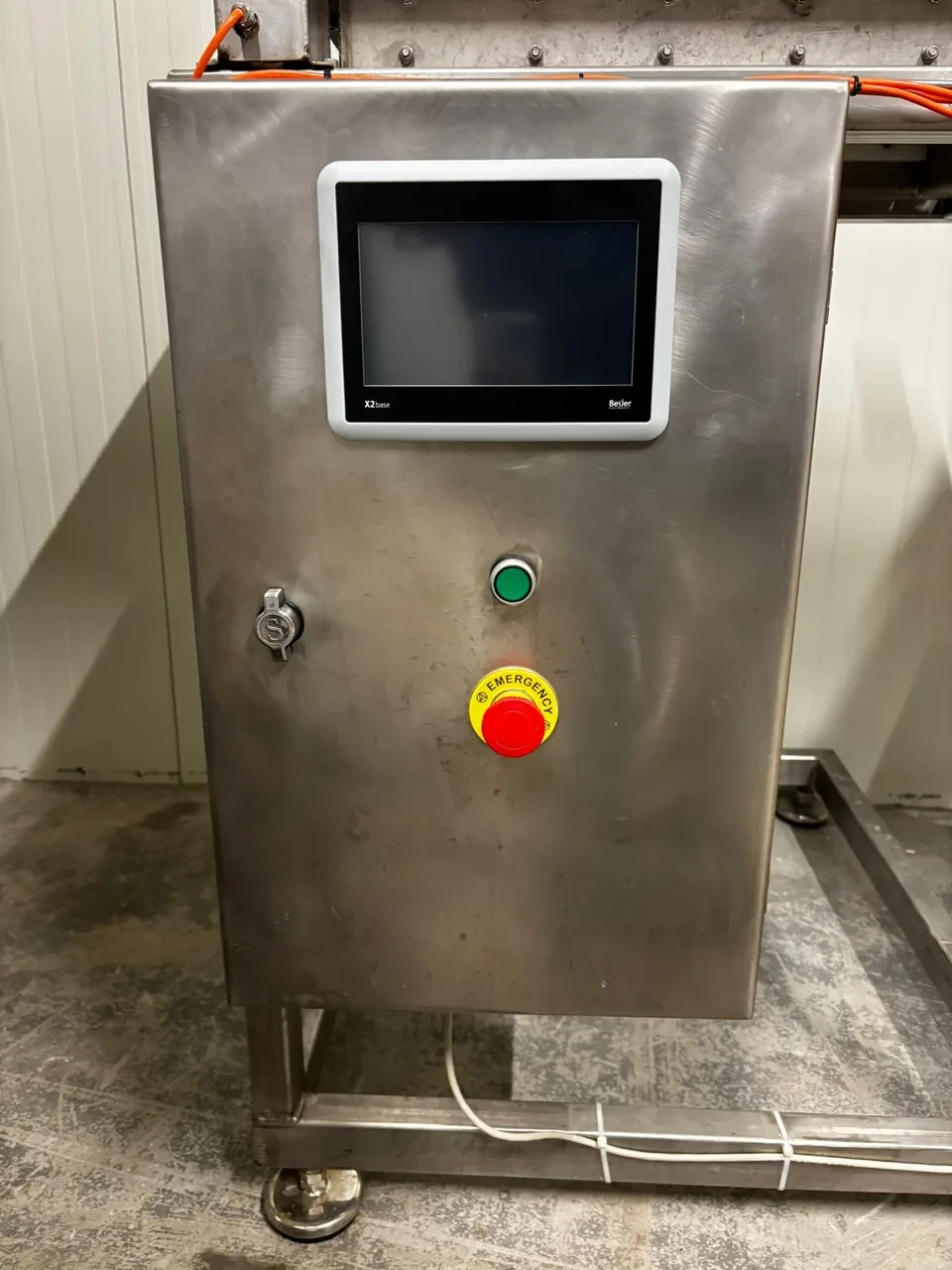

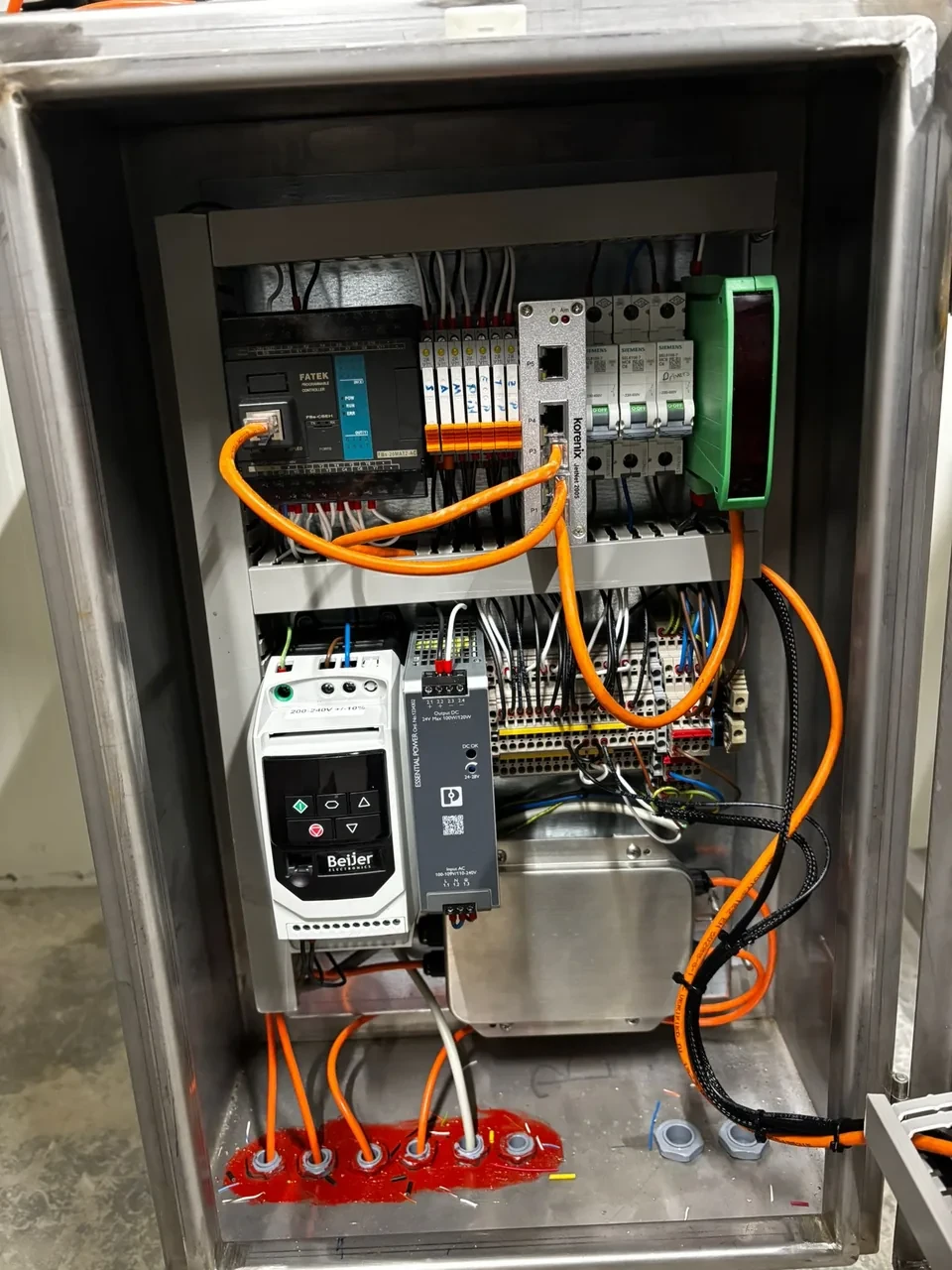

Fatek PLC, operatör paneli, saha elemanları ve kontrol panosu tek sistem olarak planlandı. Montaj, panel yerleşimi, operatör erişimi ve saha bağlantıları üretim akışı dikkate alınarak ilerletildi.
Çalışma mantığı

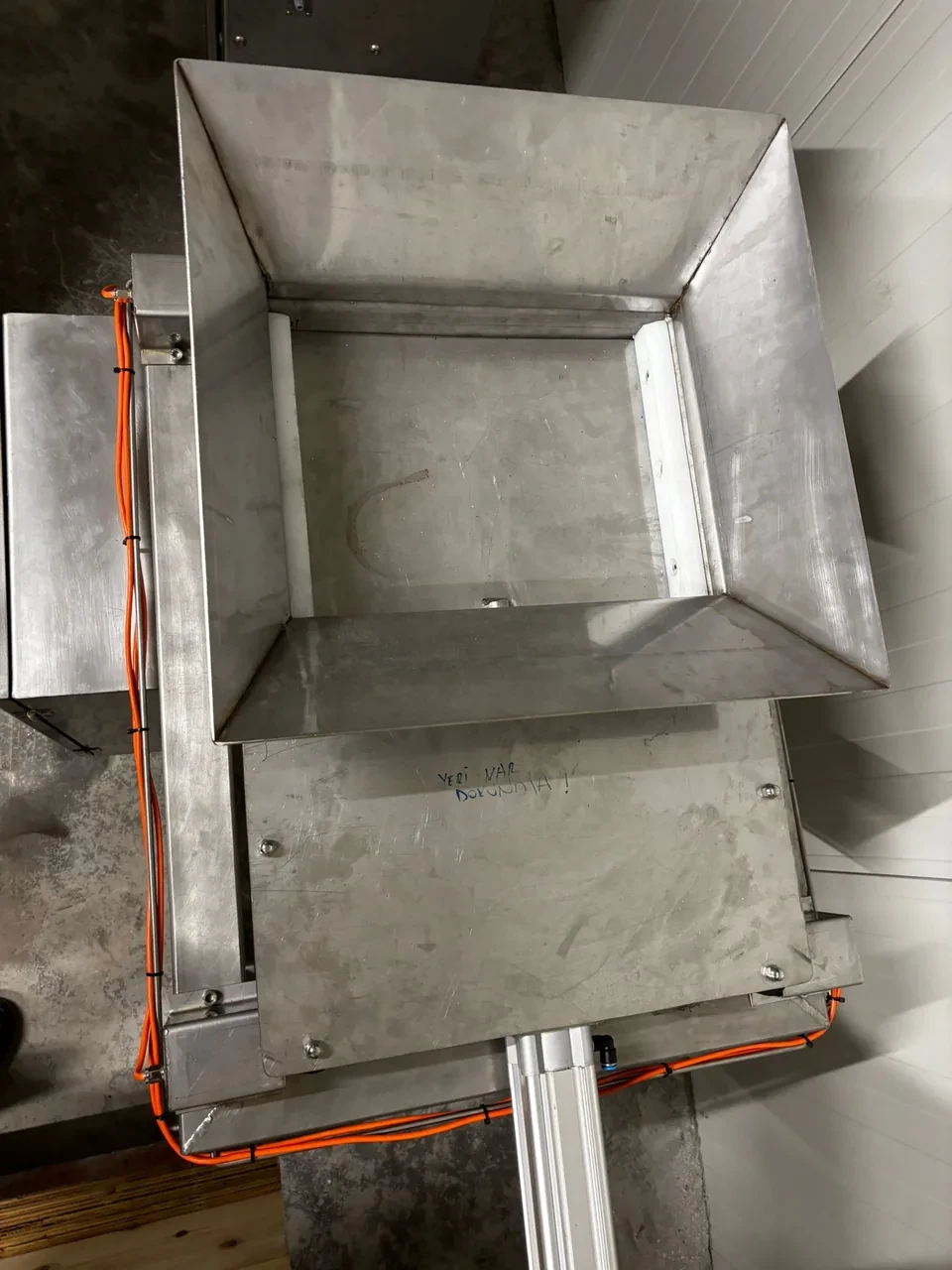

Sistem 5 adımlık bir döngü olarak çalışır: ürün taşıma bandında hopper haznesine düşer; tartım hücresi operatörün belirlediği hedef ağırlığa kadar tartar; hedefe ulaşıldığında piston kızağı açar ve ürün alttaki banda boşalır; kızak kapandığı anda ekrana ms düzeyinde sıfırlama sinyali gönderilerek dara otomatik kalkar.
Araçlar ve bileşenler
Saha görselleri
